当作SoC芯片中贯穿CPU、GPU、NVMe固态硬盘等中枢部件的“数据高速公路”，PCI Express（PCIE）接口IP的性能与沉静性，径直决定了总共系统的通讯恶果。在AI、高性能筹画（HPC）和数据中心需求爆发的今天，高速、可靠的I/O互联已成为芯片解围的关节。

牛芯半导体凭借在高速接口边界的深厚技能鸠合，到手攻克PCIE 3.0到PCIE 5.0的全系列中枢技能，变成了完整的惩处决策。当今，牛芯PCIE IP已到手获取国内多家著名芯片厂商的选拔，部分名堂已完成流片考据。

PCIe 5.0 IP：32GT/s速度冲破，筑牢算力底座

濒临AI大模子测验、高性能筹画及下一代数据中心对带宽的极致渴求，PCIe 5.0将传输速度耕作至32GT/s，成为冲破系统性能瓶颈的关节。牛芯半导体自主研发的PCIe 5.0 IP，选拔先进的模拟前端架构与数字信号处理算法，有用克服了信号在高速传输下的损耗与噪声侵扰，为高端芯片提供了自主可控的高速互联决策。

牛芯半导体的PCIe 5.0 IP具备塌实的底层技能实力，或者骄矜高端芯片对高速互联的严苛要求。该IP集成了高性能的时钟数据还原（CDR）电路，并选拔多抽头发送端前馈平衡（FFE）与经受端判决反馈平衡（DFE）技能，构建了完整的链路平衡决策，或者有用耕作信说念裕量并支援一语气性链路平衡，确保数据传输的沉静性。

当今，该IP已基于主流12nm先进工艺节点完成硅考据，插损赔偿智力、误码率及各项兼容性筹画均骄矜条约次序，已获取头部芯片客户的选拔，正讹诈于AI算力超节点、数据加快卡、高端SSD主控等旗舰名堂中，助力高端算力芯片的性能跃升。

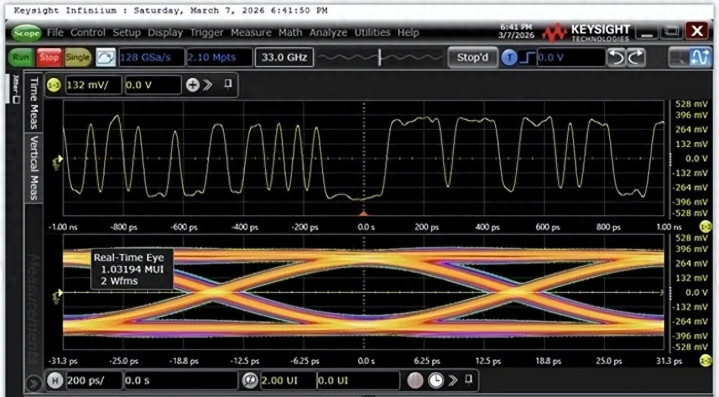

图1： PCIE5 PHY发送端眼图质料，32GT/s

PCIe 4.0 IP：赋能高性能筹画与AI讹诈

跟着东说念主工智能、数据中心及企业级存储等讹诈对数据带宽的需求日益增长，PCIe 4.0已成为新一代高性能芯片想象的主流弃取。牛芯半导体的PCIe 4.0 PHY IP决策，旨在为客户提供高性价比的互联升级旅途。

该IP选拔业界次序的PMA/PCS分层架构，原生支援PIPE接口，集成了自研的低抖动时钟合成技能及完整的自恰当平衡决策（FFE+CTLE+DFE）。这一想象显赫耕作了复杂信说念环境下的信号完整性，确保终了极低的误码率。当今，大阳城app该决策已在主流工艺平台28nm/22nm上完成考据，并获取客户选拔，行将干预量产阶段；同期在12nm等先进工艺节点上也已完成树立考据。该决策已获著名厂商选拔，将在PCIe交换芯片、PCIe Retimer重定时器等关节名堂中终了边界化讹诈。

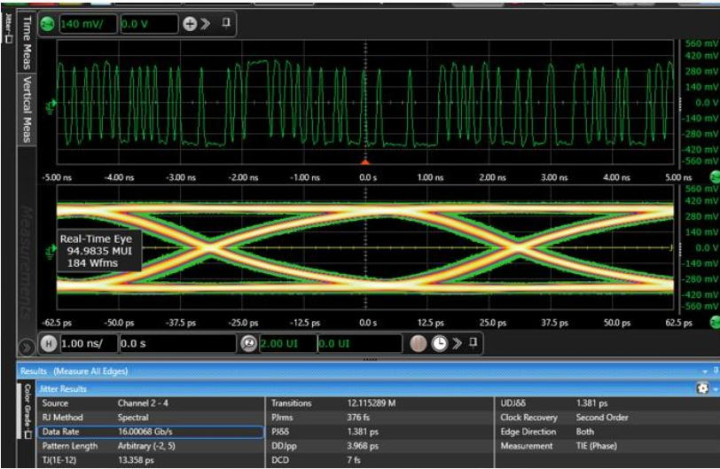

图2： PCIE4 PHY发送端眼图质料，16GT/s

PCIe 3.0 IP：老练工艺下的可靠互联决策

PCIe 3.0也曾是现时商场上讹诈庸碌、具备考究性价比的接口次序。牛芯半导体的PCIe 3.0 PHY IP在确保性能沉静的前提下，对芯单方面积与功耗进行了深度优化。

该IP支援2.5GT/s、5GT/s及8GT/s传输速度，集成自恰当时钟数据还原电路及先进的模拟前端架构，可终了对种种化信说念的智能适配与温度追踪。当今，该IP已在22nm/40nm等主流老练工艺节点上完成硅考据，并在PCIe 3.0交换芯片边界到手终了量产。凭借多端口设立与低延伸想象，成为数据中心、工业自动化及破钞电子等边界的理思弃取。

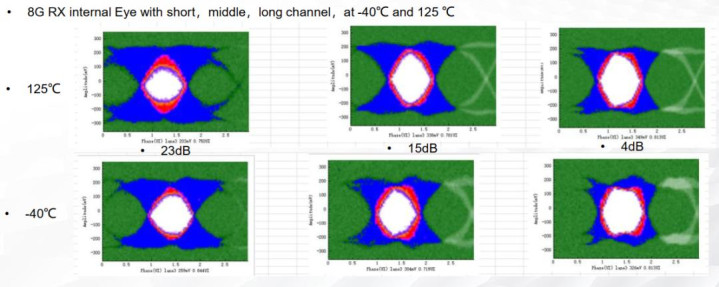

图3：PCIE3 PHY在长，中，短信说念下，高下温的经受端里面眼图测试遗弃

技能硬核：从物理层到子系统级的深度优化

牛芯半导体的PCIE IP决策，可为客户提供一站式子系统惩处决策。

1、超卓的信号完整性：通过抽象的模拟前端想象和平衡技能，咱们的IP在多种工艺和信说念条目下，误码率（BER）均可达到优于10⁻¹²的行业次序，确保了数据传输的极致可靠。

2、纯确切设立与低功耗：支援x1/x2/x4/x8/x16等多种通说念宽度设立，可纯真适配不同带宽需求。同期，深度优化的电源料理战术，使其或者好意思满胜任对功耗敏锐的挪动和镶嵌式讹诈。

3、完善的兼容性：咱们的IP决策迷漫兼容PCIE 5.0/4.0/3.0/2.0/1.0次序，确保与客户现存生态系统的无缝对接。

面向改日更高速度的数据传输需求，牛芯半导体已提前布局下一代互联次序。当今，牛芯半导体的PCIe 6.0 IP已完成树立，正在积极鞭策量产导入，抓续保抓技能迭代的节拍，为改日算力升级作念好充分储备。

牛芯半导体通过快速的技能反应和深度的定制行状智力赢得了客户的信任和认同。除了提供经过硅考据的老练IP大阳城app注册下载，牛芯半导体更能凭证客户具体需求，提供从链路仿真、信号完整性分析到系统级调试的全过程技能支援，匡助客户大幅缩小居品上市周期。
